SMT钢网的重要工序

发布日期：2023-03-13 14:34:40 作者：点击：

　 SMT制程中重要要害的工序应该是锡膏印刷工艺，几乎70%的焊接缺陷是因为锡膏印刷不良引起的。

　　锡膏印刷工艺事关SMT组装质量成败，其中钢网的规划和制造又是锡膏印刷质量好坏的一个要害因子，规划恰当能够得到优异的锡膏印刷结果，否则就会导致制程质量不稳定，缺陷问题难以控制。

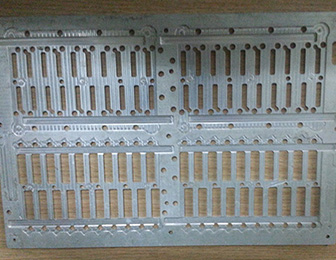

SMT钢网

　　SMT钢网上边会刻着很多的孔洞，印刷锡膏的时候，要涂擦锡膏在网板的上面，而电路板则会摆在钢网的下边，随后用一只刮板（一般是刮刀，是因为锡膏就相似牙膏状的粘稠物）刷过放有锡膏的钢网上边，锡膏遭受压挤就会从钢网的孔洞往下流并粘到电路板的上边，拿开钢网后就会看到锡膏己经被印刷于电路板上了。简易的说，钢网好比在喷漆时，要提前准备的罩子，而锡膏就等同于漆，罩子上边刻着你需要的图案，把漆喷在罩子上就会显示需要的图案。

　　一个网框可以反复使用;固定网框是用胶水将丝网纱粘覆在网框上，后者又通过胶水固定。固定网框较易获得均匀的钢片张力，张力大小一般为35~48N/cm2。(正常固定网框的允许张力为35牛顿—42牛顿)
