SMT贴片打样印刷线路

　 此类薄膜线路一般是用银浆在PET上印刷线路。在此类薄膜线路上粘贴黏贴电子元器件有两种工艺工法，一种谓之传统工艺工法即3胶法(红胶、银胶、包封胶)或2胶法（银胶、包封胶)，另一种谓之新工艺即1胶法---顾名思义，就是用一种胶即可完成粘贴黏贴电子元器件，而不再用3种胶或2种胶。此新工艺关键是使用一种新型导电胶，完全具有锡膏的导电性能和工艺性能；使用时完全兼容现行的SMT刷锡膏作业法，毋需添加任何设备。

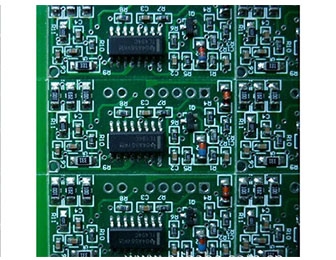

　　SMT贴片打样

　　减少故障：

　　制造过程、搬运及印刷电路组装 (PCA) 测试等都会让封装承受很多机械应力，从而引发故障。随着格栅阵列封装变得越来越大，针对这些步骤应该如何设置稳定水平也变得愈加困难。

　　多年来，采用单调弯曲点测试方法是封装的典型特征，该测试在 IPC/JEDEC-9702 《板面水平互联的单调弯曲特性》中有叙述。该测试方法阐述了印刷电路板水平互联在弯曲载荷下的断裂强度。但是该测试方法无法确定允许张力是多少。

　　对于制造过程和组装过程，特别是对于无铅 PCA 而言，其面临的挑战之一就是无法直接测量焊点上的应力。为广泛采用的用来描述互联部件风险的度量标准是毗邻该部件的印刷电路板张力，这在 IPC/JEDEC-9704 《印制线路板应变测试指南》中有叙述。

　　若干年前英特尔公司意识到了这一问题并开始着手开发一种不同的测试策略以再现实际中出现的糟糕的弯曲情形。其他公司如惠普公司也意识到了其他测试方法的好处并开始考虑与英特尔公司类似的想法。随着越来越多的芯片制造商和客户认识到，在制造、搬运与测试过程中用于小化机械引致故障的张力限值的确定具有重要价值，该方法引起了大家越来越多的兴趣。

　　随着无铅设备的用途扩大，用户的兴趣也越来越大；因为有很多用户面临着质量问题。

　　随着各方兴趣的增加，IPC 觉得有必要帮助其他公司开发各种能够确保BGA在制造和测试期间不受损伤的测试方法。这项工作由 IPC 6-10d SMT附件可靠性测试方法工作小组和 JEDEC JC-14.1 封装设备可靠性测试方法子委员会携手开展，该工作已经完成。

　　该测试方法规定了以圆形阵列排布的八个接触点。在印刷电路板居中位置装有一 BGA 的 PCA 是这样安放的：部件面朝下装到支撑引脚上，且负载施加于 BGA 的背面。根据 IPC/JEDEC-9704 的建议计量器布局将应变计安放在与该部件相邻的位置。

　　PCA 会被弯曲到有关的张力水平，且通过故障分析可以确定，挠曲到这些张力水平所引致的损伤程度。通过迭代方法可以确定没有产生损伤的张力水平，这就是张力限值
