       制造SMT钢网的工艺特色分析

　　smt钢网用来把半液体半固体情况的锡浆印到pcb板上，目前流行的电路板除电源板外大多运用表面贴装即SMT技能，其pcb板上有很多表贴焊盘，即无过孔的那种，而钢网上的孔正好是对应PCB板上的焊盘，手工刷锡时用水平的硬刷将半液体半固体情况的锡浆通过钢网上的孔刷到PCB板上，再通过贴片机往上贴元器件，后再过回流焊接在smt钢网制造中有3种工艺：蚀刻smt钢网、激光smt钢网、电解smt钢网。

　　1、蚀刻smt钢网工艺：由于化学药水腐蚀，即构成蚀刻断面不滑润且精度低，开口横截面构成两头大中小的碗状，十分晦气焊膏的开释。

　　2、激光smt钢网制：众所周知，由于光是成直线形的，所刻的孔壁，较为垂直，但它又是成点针式的打孔成形的。所以孔壁天然也就较为粗糙，焊膏脱模功能较蚀刻好，但还是无法抵达Z佳的效果。所以激光网所提的八字孔壁实际上是不可能抵达的。

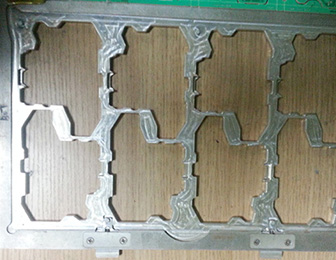

　　smt钢网

　　3、电解smt钢网工艺：分前序开孔成形及后序孔壁形处理。加工进程：独选优质钢材经数道特殊工艺处理使本来的垂直孔壁即成了我们所要抵达的上小下宽的形孔壁，其工艺难度较高，但由于它共同的孔壁形状令我们在脱模及防锡珠方面面目一新，抵达了真实的免清效果。削减了人力，物力（锡膏、红胶、洗纲水）、时间等的糟蹋。其二，又由于所漏下的锡膏为上窄下宽，更不简略出现锡珠现象。然后大大提高了产品合格率，削减产品的返修率。

　　另外，钢网点胶是运用压缩空气，将红胶透过专用点胶头点到基板上，胶点的大小、多少、由时间、压力管直径等参数来控制，点胶机具有活络的功用。对于不同的零件，我们可以运用不同的点胶头，设定参数来改动，也可以改动胶点的形状和数量，以求抵达效果，长处是方便、活络、安稳。缺陷是易有拉丝和气泡等。我们可以对作业参数、速度、时间、气压、温度调整，来尽量削减这些缺陷。
