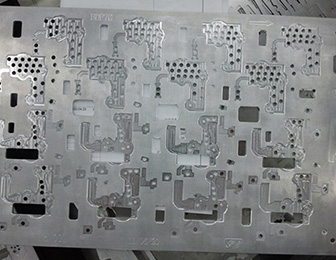

SMT纳米钢网制作技术要知道的有哪些
在外表贴装安装的回流焊接中,锡膏用于外表贴装元件的引脚或端子与焊盘之间的衔接。有许多变量,如锡膏、丝印机、锡膏应用办法和印刷工艺进程。在印刷锡膏的进程中基板放在工作台上机械地或真空夹紧定位用定位销或视觉来对准。 在手工或半自
动印刷机中锡膏是手工地放在模板上这时印刷刮刀处于模板的另一端。在自动印刷机中锡膏是自动分配套工程。在印刷进程中印刷刮刀向下压在模板上使模板底面接触到电路板顶面。当刮刀走过所开孔的整个图形区域长度时锡膏经过模板上的开孔印刷到
焊盘上。 模板印刷进程为接触印刷。 刮刀的磨损、压力和硬度决议印刷质量,应该细心监测。刮刀边际应该尖利和直线。刮刀压力低
造成遗漏和粗糙的边际,而刮刀压力高或很软的刮板将引起斑驳状的印刷,乃至或许损坏刮刀和模板。过高的压力也倾向于从宽的开孔
中挖出锡膏,引起焊锡圆角不够。常见有两种刮刀类型橡胶或聚氨酯刮刀和金属刮刀。当运用橡胶刮刀时运用橡胶硬度计为
70°—90°硬度的刮刀。当运用过高的压力时将会导致进入到模板底部的锡膏造成锡桥。故要求频繁的底部抹擦,增大了工作量。为了
避免底部渗透,焊盘开口在印刷时有必要供给密封作用。这也取决于模板开孔壁的粗糙度。 跟着更密距离元件的运用,金属刮刀的用量
在添加。它们由不锈钢或黄铜制作具有平的刀片形状,运用的印刷角度为60°—65°。一些刮刀涂有润滑资料,由于运用较小的角度因
此不需求尖利。它们比橡胶刮板本钱要贵得多,并或许引起模板磨损。
运用不同的刮刀类型在运用标准元件的密脚元件的印刷电路装置(PCA)中是有区别的。锡膏量的要求对每一种元件有很大的不
同。密距离元件要求比标准外表贴装元件少得多的焊锡量。经过焊盘面积和厚度来操控锡膏量。
一、 模板资料?
1、网框?
网框分活动网和固定网框,活动网框直接将钢片安装在框架上一个网框可以重复运用。固定网框是用胶水将丝网纱粘覆在网框
上,后者又经过胶水固定。固定网框较易取得均匀的钢片张力,张力巨细一般为35~48N/cm2。(正常固定网框的允许张力为35牛顿
—42牛顿。嘉立创公司选用固定网框,张力正常为40牛顿。)
2、网纱?
网纱用于固定钢片和网框,可分为不锈钢丝网和高分子聚脂网。不锈钢丝网常用100目左右,可供给较安稳足够的张力。仅仅使
用时间过长后,不锈钢丝网易变形失掉张力。聚脂网网蝇有机物是常选用100目,它不易变形。运用寿命持久。
3、薄片?
即用来开孔的铜片、不锈钢片、镍合金、聚脂物等。嘉立创科技的模板统一选用美国优质304不锈钢片,该钢片以其优异的机械
性能大大提高模板的运用寿命。
4、胶水?
用来张贴网框和钢片的胶水在模板中作用较大。嘉立创科技针对不同客户的运用情况,专门选用丹麦AB胶水及日本黄胶水,此胶水可坚持结实的粘着力,并且可反抗各种模板清洗剂的复杂清洗。?
二、蚀刻模板?
金属模板和柔性金属模板是运用两个阳性图形经过从双面的化学研磨为蚀刻的。在这个进程中,蚀刻不只在所期望的笔直方向进行并且在横向也有。这叫做底切,开孔比期望的略大。由于50/50从双面进行蚀刻,其成果是几乎直线的孔壁,在中心有微微沙漏形的收窄。
由于电蚀刻模板孔壁或许不滑润。电抛光,即后工序孔壁处理一个微蚀刻工艺,是到达滑润孔壁的一个办法。另一个到达较滑润孔壁的办法是镀镍层。抛光后润滑的外表对锡膏的释放是好的,但或许引起锡膏越过模板外表而不在刮刀前翻滚。这个问题可经过挑选性地抛光孔壁,而不是对整个模板外表进行处理。镀镍进一步改进滑润度和印刷性能。
三、激光切开模板?
激光切开是一种减去工艺,但它没有底切问题。模板直接从Gerber数据制作,因而开孔精度得到改进。数据可按需求调整以改变尺度,更好的进程操控也会改进开孔精度。激光切开模板的孔壁的笔直。 激光切开的模板会发生粗糙的边际。由于在切开期间汽化的金属变成金属渣。这或许引起锡膏堵塞。更滑润的孔壁可经过电抛光后处理。激光切开的模板,如果没有预先对需求较薄的区域进行化学腐蚀,就不能制成台阶式多级模板。
